Esempio di trave in c.a.p. con armature 3D

Written by
Rate this item
(1 Vote)

Questo articolo è una breve dimostrazione delle potenzialità della metodologia adottata all’interno del nostro studio. Si tratta della creazione di una tavola costruttiva di una semplice trave prefabbricata in c.a.p. mediante il software Allplan Engineering 2017. La modellazione avviene in tre dimensioni, modalità che costituisce la base per metodo BIM. L’elemento prefabbricato è una trave con sezione ad I precompressa in stabilimento mediante trefoli aderenti da 0.6”.

PROCEDURA

Dalla sezione trasversale di partenza, disegnata come superficie 3d, con il comando estrudi si genera il corpo 3D della trave.

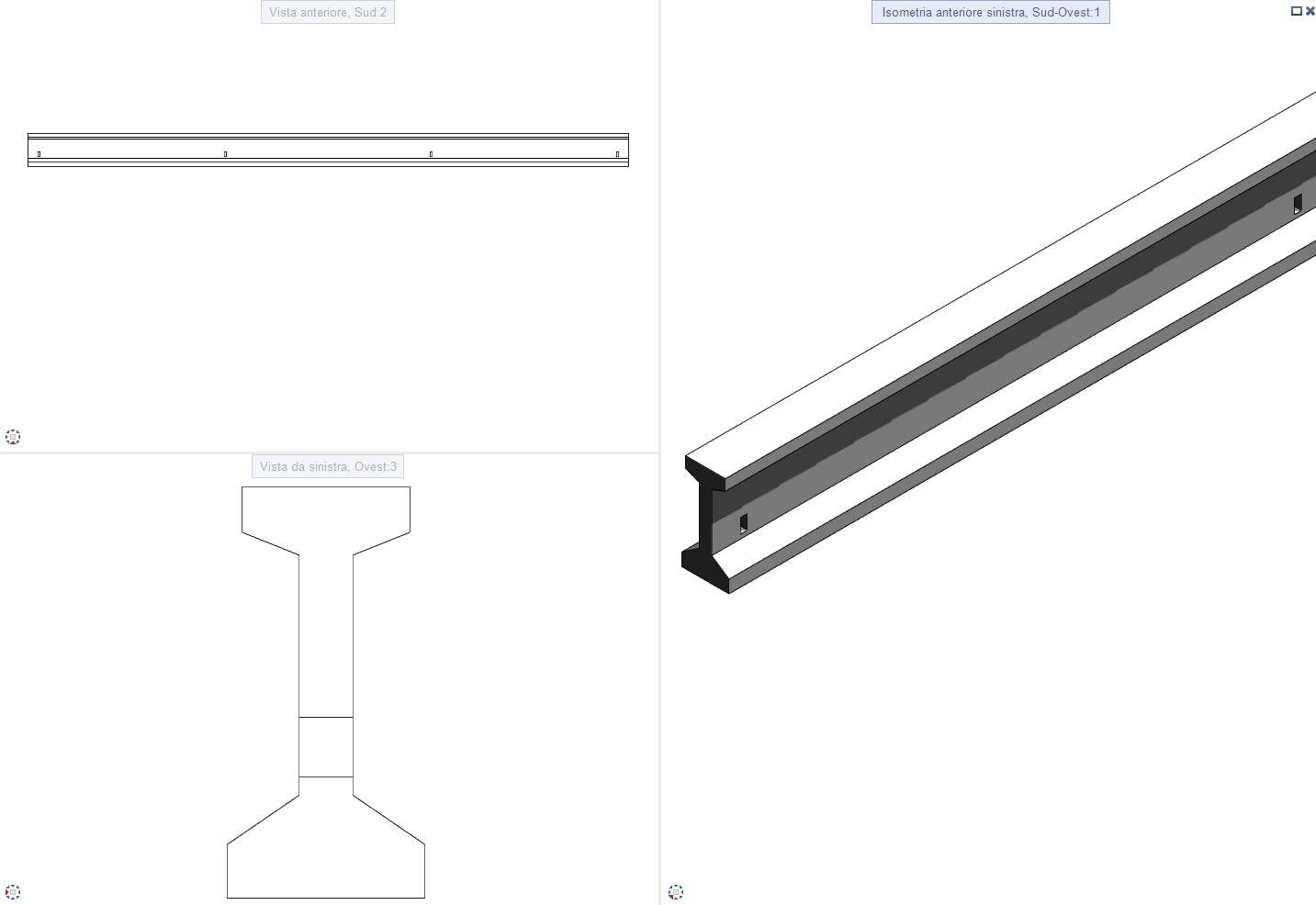

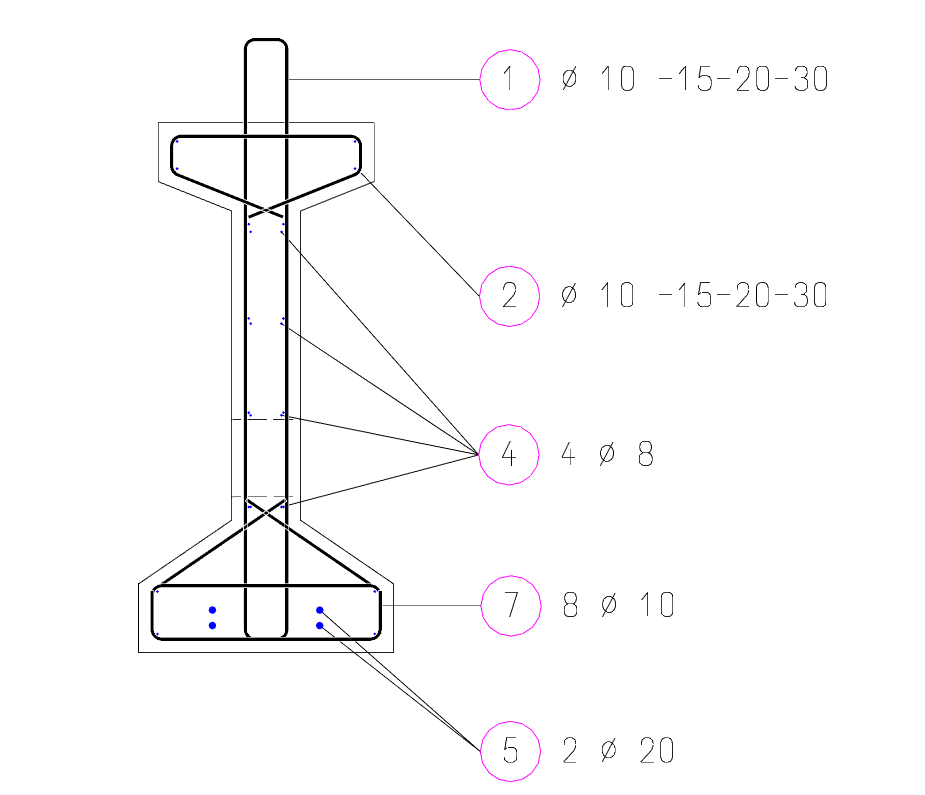

Dal corpo 3D si definiscono le viste e le sezioni che serviranno per disegnare in modo automatico le armature. L'etichetattura delle diverse posizioni è gestita dal programma.

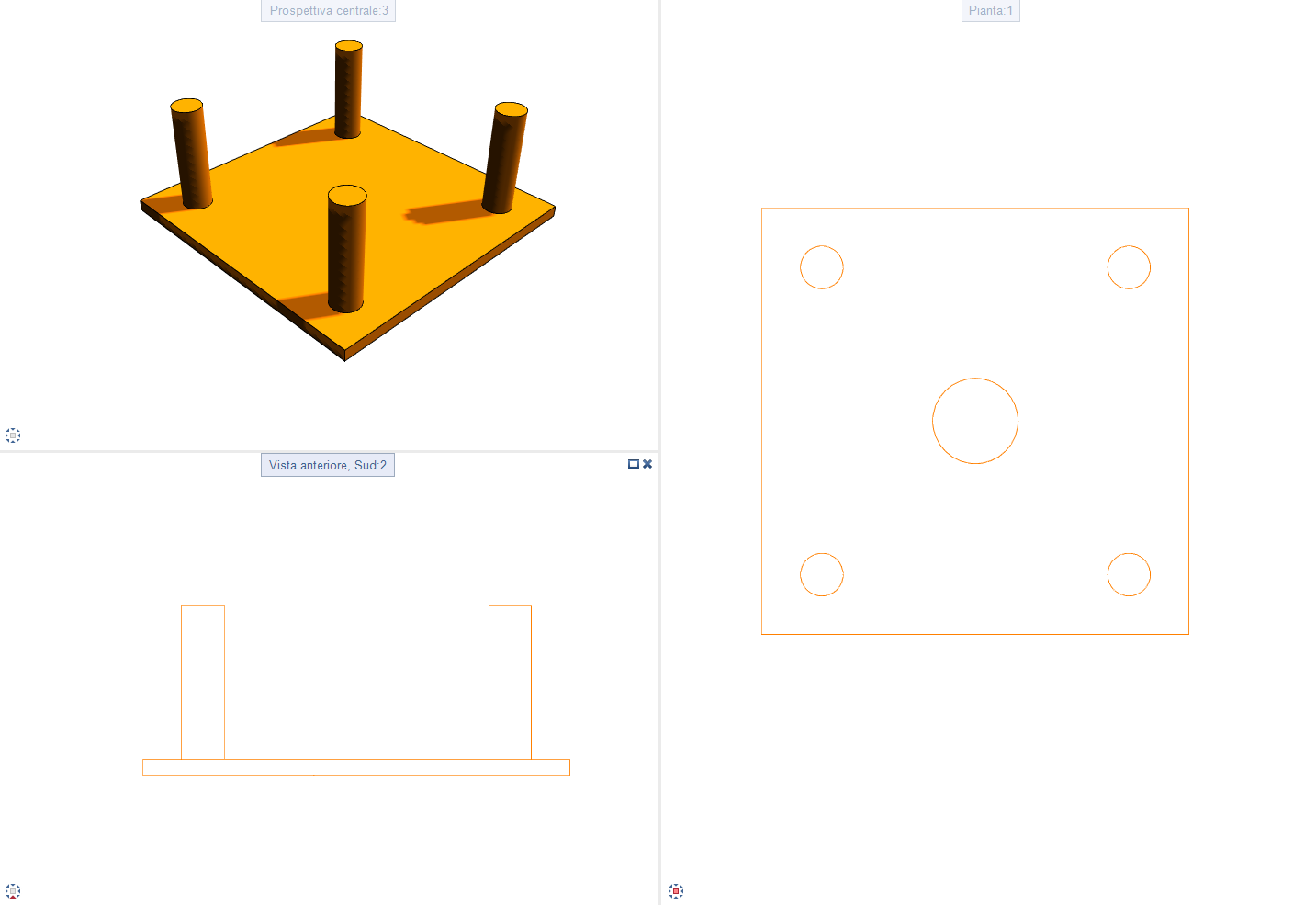

La contropiastra metallica degli appoggi strutturali va inserita nella trave, in questo caso abbiamo disegnato un solido 3D generato da un parallelepipedo di base e da 5 cilindri: 4 zanche superiori e il recesso inferiore centrale.

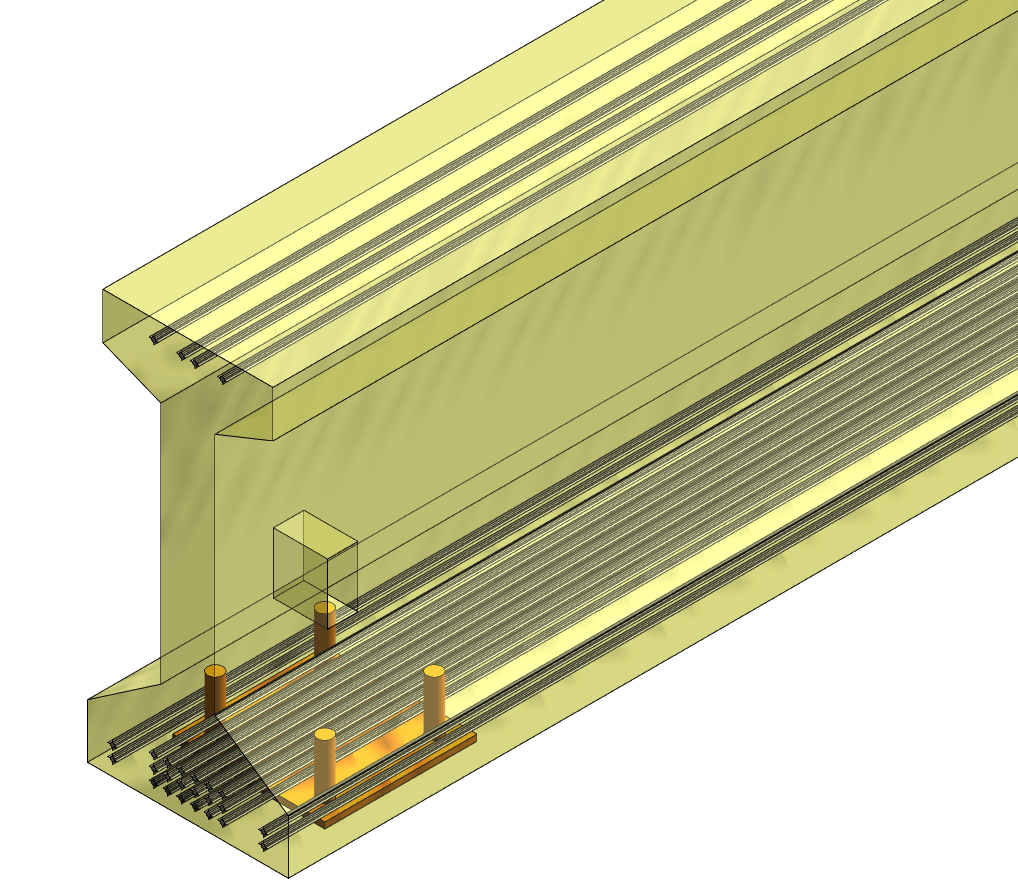

I trefoli vengono inseriti come oggetto generico che può essere computato automaticamente mediante un report completo. Con altri eventuali inserti è possibile procedere allo stesso modo. Per facilitare la visualizzazione dei trefoli nell’immagine riportata di seguito non sono presenti le armature.

RISULTATO

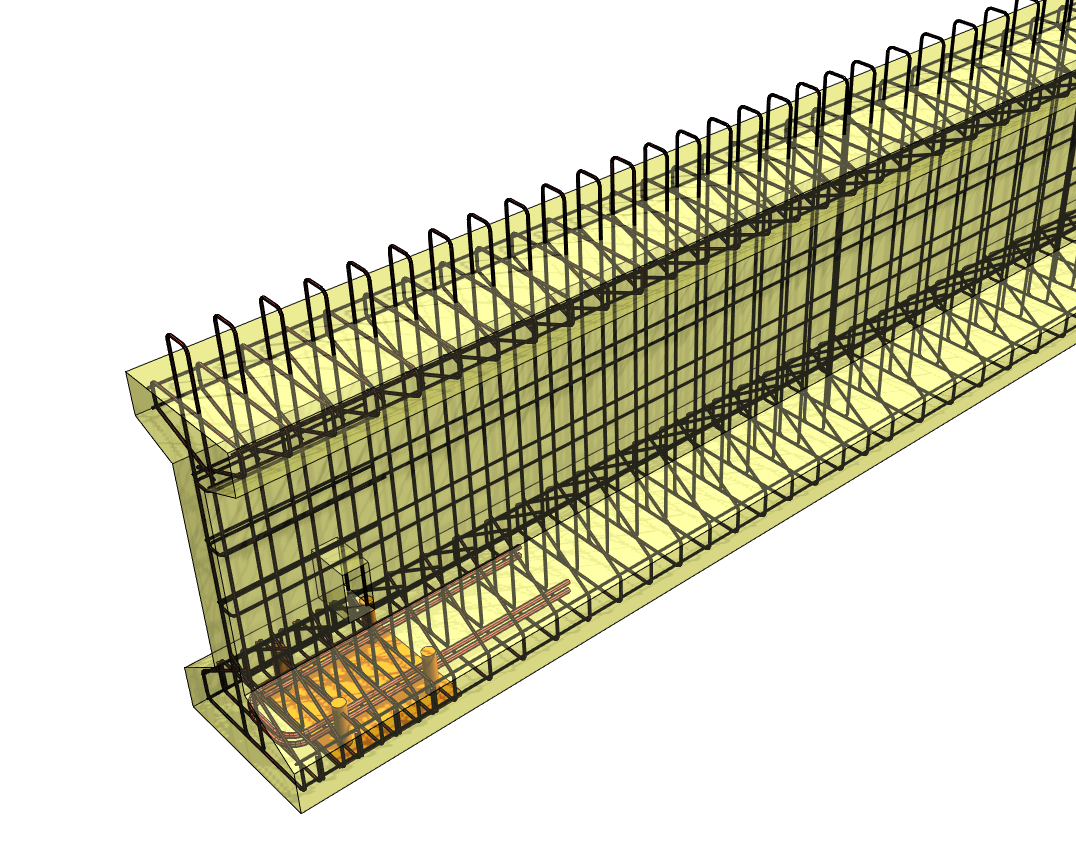

Il modello della trave prefabbricata è completo di armature, di fori in corrispondenza dei traversi di testata e di campata, di trefoli, di contropiastre per gli appoggi e di eventuali altri inserti. La generazione di tale modello, come descritto in seguito, migliora l'affidabilità e la semplicità di progetto.

È possibile ricavare automaticamente viste e sezioni del corpo 3D, scegliendo di visualizzare di volta in volta gli elementi di interesse. Ad esempio nelle carpenterie è possibile nascondere le armature. Inoltre le eventuali modifiche che vengono apportate al modello sono automaticamente applicate a tutto il disegno. Questa caratteristica consente di risparmiare tempo e di evitare errori. È possibile usare tale modalità per automatizzare le fasi di lavoro che si ripetono e che sono tipiche della prefabbricazione, migliorando la produttività e riducendo eventuali errori di progettazione. Un altro decisivo vantaggio della modellazione tridimensionale è il controllo delle collisioni, in modo tale da accertarsi della fattibilità della posa in opera delle armature. Anche il computo dei materiali è automatizzato e, ad esempio, è possibile estrarre una tabella con la distinta delle barre di armature. Questa si aggiorna automaticamente ad ogni minima modifica dei ferri, consentendo di avere un computo sempre aggiornato, preciso e privo di errori.

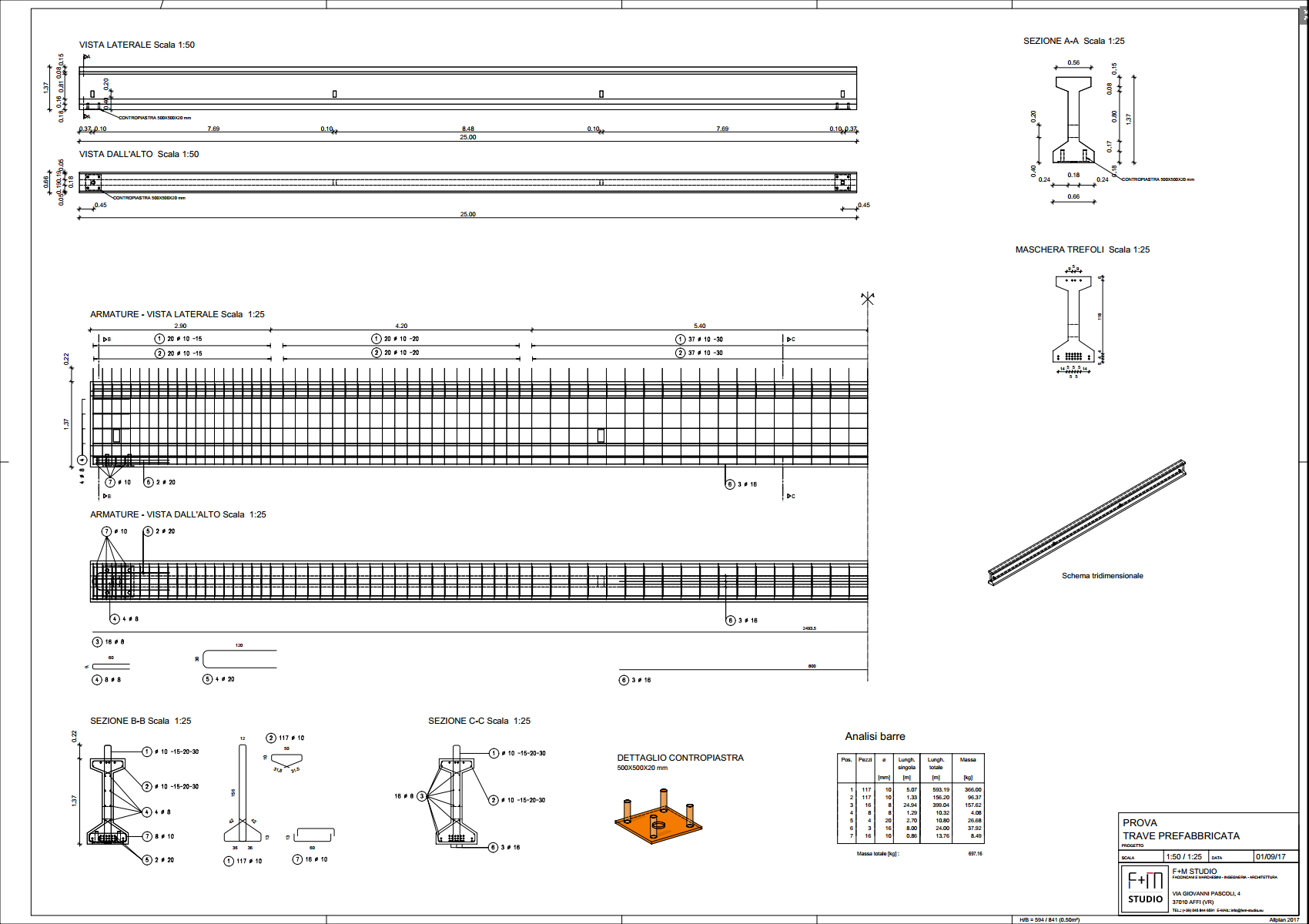

Di seguito si riporta la tavola “assemblata”, abbiamo tralasciato i dettagli relativi alle caratteristiche di resistenza dei materiali, alla classe di esposizione del calcestruzzo, alle fasi di scassero, di movimentazione e stoccaggio della trave.
